涂布复合机收卷缺陷排查指南｜精准定位、快速落地整改

复合机收卷缺陷排查（PUR热熔胶 / 水胶油胶 / 干式复合通用，重点针对复合卷材：无纺布、皮革、TPU/PVC 膜、箱包料、充气面料）

收卷常见现象：端面不齐、鼓包、褶皱、松紧不一、跑边、底皱、收卷塌芯、爆卷、复合层移位、气泡复现排查逻辑：先看现象 → 区分是前段复合造成还是收卷单元本身 → 从易到难排查，优先调参数，再查机械

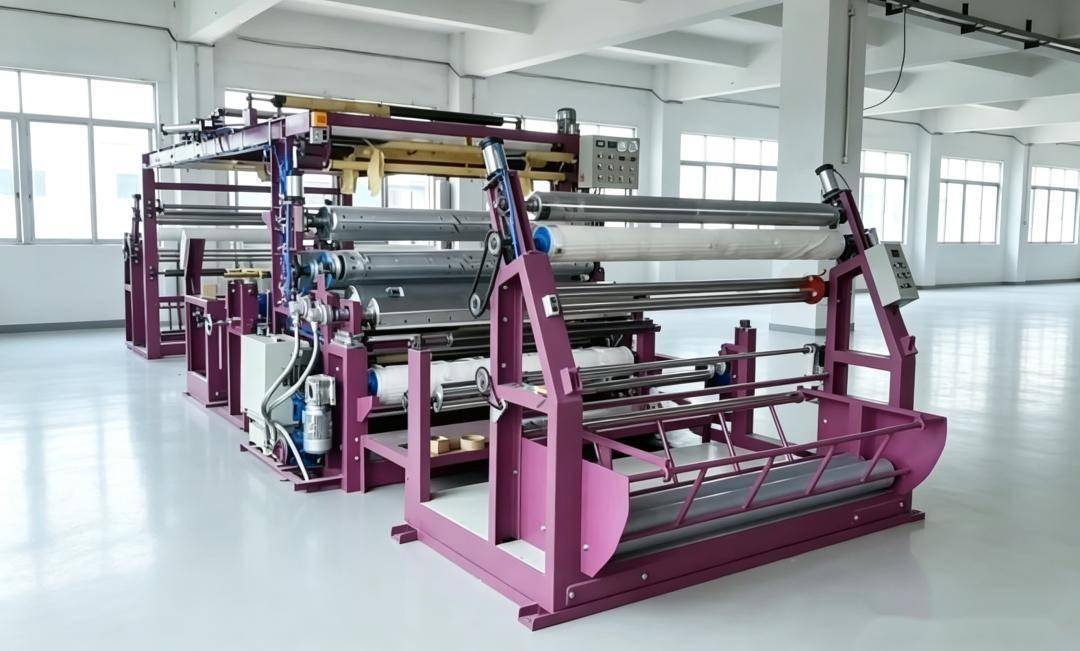

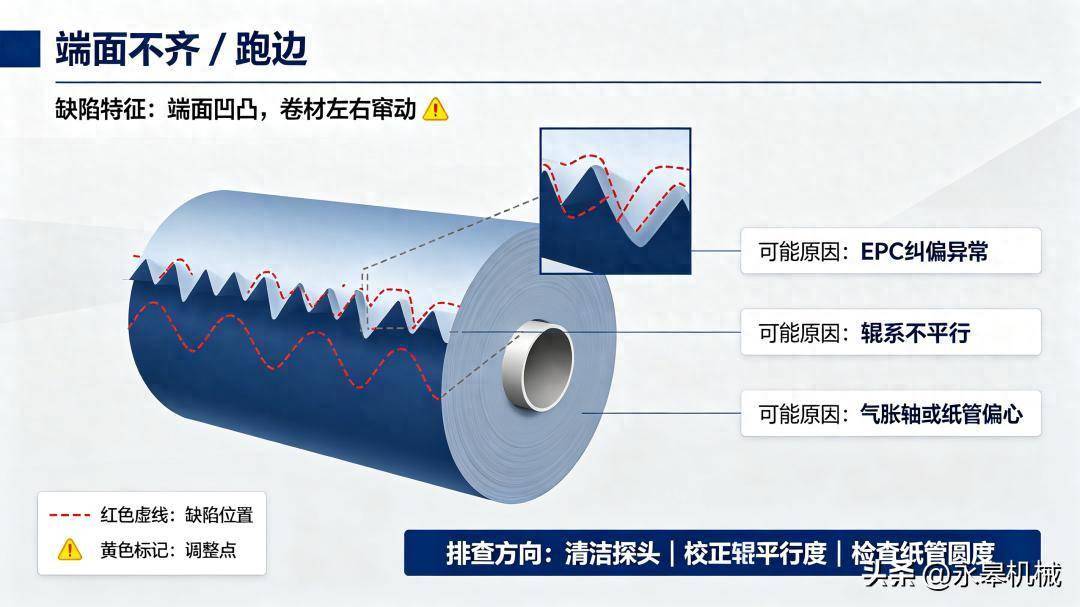

一、端面不齐（收卷边歪、锯齿边、一边宽一边窄） 现象：卷料端面凹凸，卷材左右串动

1. 纠偏系统（EPC/LPC）
2. 检查光电 / 超声波探头：位置偏移、脏污、感应不到膜边；探头高度不对，薄料容易误触发
3. 纠偏响应速度：速度快时响应太慢，跑偏；增益过大造成来回震荡
4. 纠偏安装：探头到收卷辊距离太长，滞后；导向辊不平行
5. 各导向辊平行度
6. 所有过料辊、压辊是否 水平平行；单根辊倾斜会持续把料推向一侧
7. 辊面粘胶、积垢，局部直径变大，把料往一边推
8. 来料本身：基材（膜 / 布）本身单边松紧、波浪边，复合后放大跑边
9. 收卷张力左右不均：气胀轴两端压力不一致，纸管不圆、纸管偏心

✅快速验证：断开纠偏低速走料，看是否依然跑边；清洁探头，校正辊平行度

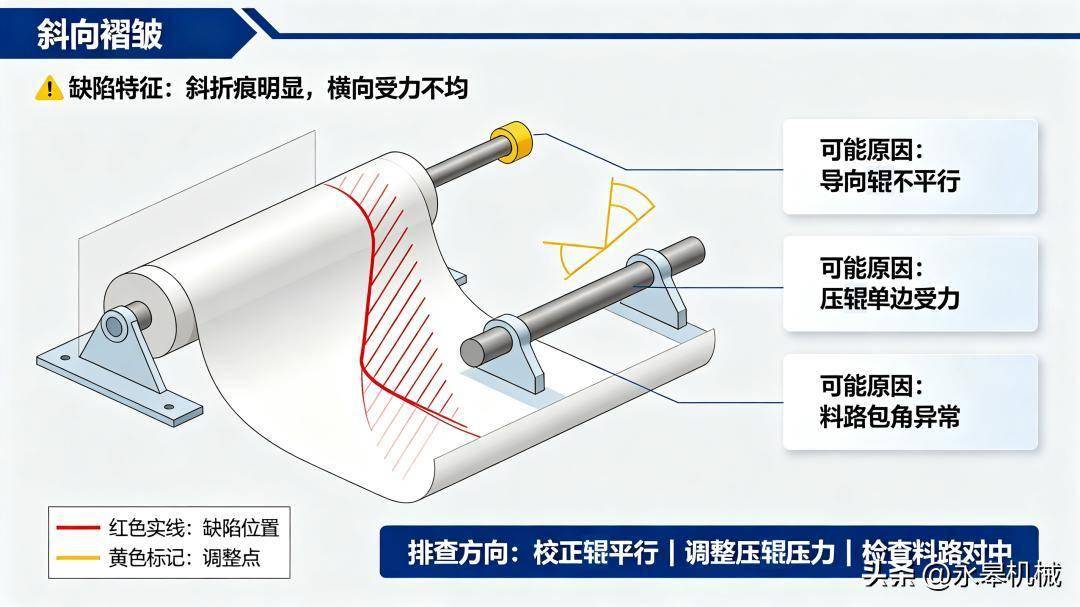

二、收卷褶皱（横向皱、斜皱、纵向皱） 斜向褶皱（最常见）

根源： 卷材横向受力不均，辊不平行

• 导向辊、压辊、复合主辊平行度偏差
• 料路包角不对，某一侧拉力偏大；走料路径偏移，料斜着进收卷
• 压辊压力单边过大

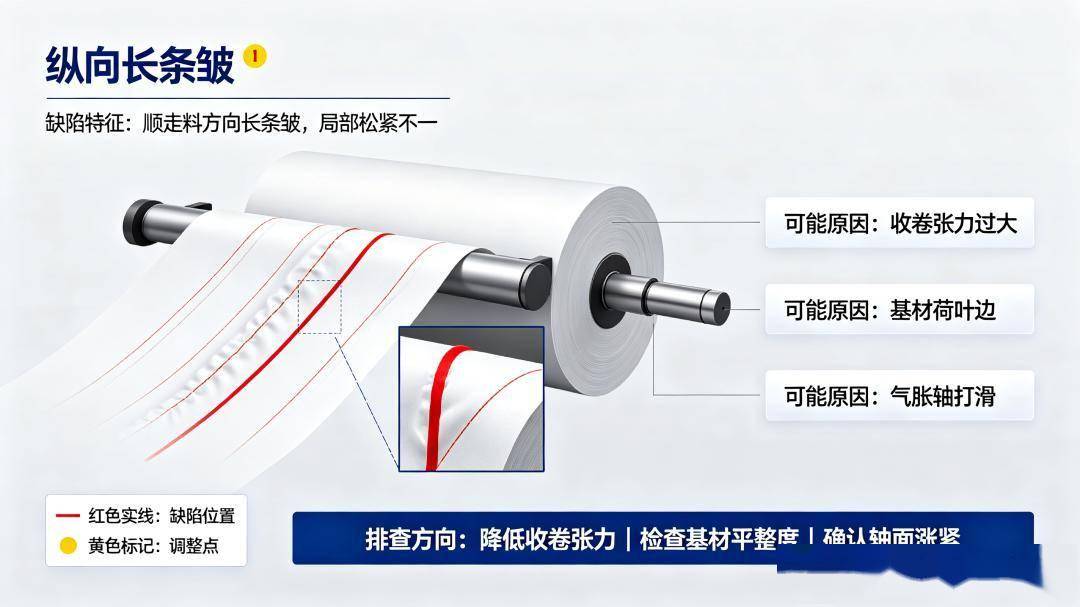

纵向褶皱（顺着走料方向长条皱）

• 收卷张力过大：基材被拉长，收卷后回弹起皱（薄膜 / TPU 尤其明显）
• 基材本身中间松两边紧（荷叶边）
• 气胀轴鼓胀不足，纸管打滑，内层料拉扯起皱

横向褶皱（一圈一圈横纹）

• 张力波动：伺服收卷扭矩不稳，忽松忽紧；电机抖动
• 压辊跳动，辊面磨损偏心
• 间歇式收卷，加减速瞬间张力突变

✅快速验证：降低收卷张力，减小压辊压力，低速试卷观察褶皱是否消失

三、鼓包、爆卷、中间鼓两边塌（卷料外径不圆）

1. 张力曲线问题（核心）
2. 收卷一般用 锥度张力：内层张力大，随卷径增大逐步减小；
3. 没开锥度：全程恒张力 → 内层压太紧，后期鼓包、爆卷
4. 锥度设置过大：外层太松，塌卷
5. 压辊压力：压辊压力太大，把复合层挤压移位；压力过小无法压实，卷入空气形成鼓包
6. 卷材厚薄波动：复合厚度不均、局部胶层偏厚，累积后鼓包
7. 纸管偏心、不圆；气胀轴涨紧不到位，内层打滑

PUR 热熔胶复合特别注意：胶还没完全固化时收卷压力过大，会渗胶、层间滑移，放置后鼓包起泡

四、收卷松紧不一致（里紧外松 / 里松外紧）

1. 锥度张力参数错误：锥度 %、卷径起始 / 结束值设置不对
2. 卷径检测故障：超声波 / 编码器测卷径不准，系统计算张力错误
3. 气胀轴打滑：轴磨损、键条损坏，纸管空转，内层料松
4. 伺服收卷扭矩上限设置过低

五、跑边、基材偏移（复合成品横向移位，复合层错位）

1. 前段复合压辊两边压力不一致，复合时基材横向滑移（不是收卷问题！）
2. 收卷前的导向辊、展平辊失效：展平辊角度不对，无法舒展卷材
3. 基材左右伸缩率不一致（皮革、无纺布常见），受热后收缩跑边

六、收卷后气泡复现（复合出来看着没泡，收卷静置后起泡分层）

这个很多人误以为是收卷问题，要区分：

1. 复合阶段：胶量不足、烘干不够、贴合压力不足 → 潜伏气泡，收卷挤压后显现
2. 收卷因素：收卷张力过大，内部应力累积；卷内包裹空气；胶未完全固化就收卷，层间缓慢滑移脱泡 PUR 热熔胶：必须保证冷却段充分冷却，胶固化到位再进入收卷

七、塌芯（收卷卷芯位置塌陷，料卷内凹）

1. 内层初始张力太小，压辊压力不足
2. 纸管强度不足，被卷材径向压力压扁
3. 卷径大后锥度下降太快，外层无支撑

快速分步排查流程（现场实操顺序）

1. 区分缺陷来源
2. 停机，在复合出口裁一段成品，静置观察：
3. ✅裁下来的样品无缺陷 → 问题在 收卷单元（张力、压辊、纠偏、辊平行）
4. ✅裁下来样品就有褶皱 / 气泡 → 问题在 前段复合主机（胶、温度、贴合辊、基材）
5. 低速试机：降速 30%，减小收卷张力，降低压辊压力，看缺陷变化
6. 检查辊组：所有过料辊清洁、无积胶，校正平行度；检查展平辊
7. 检查纠偏：探头清洁、位置、增益；看纠偏动作是否平稳无震荡
8. 检查张力系统：确认开启锥度张力；校验卷径检测；检查气胀轴涨紧
9. 检查纸管与气胀轴：纸管圆度、强度；气胀轴键条有无磨损打滑
10. 热熔胶机型额外：确认冷却段温度，胶固化状态，避免带胶应力收卷

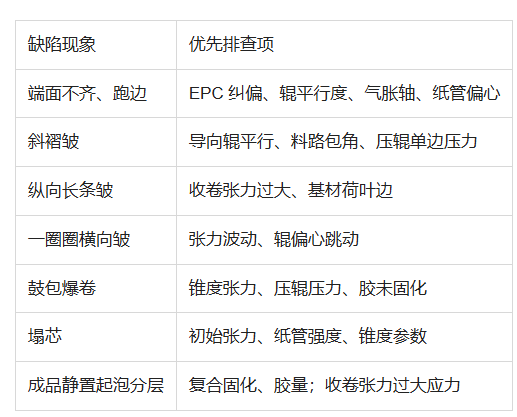

简易故障对照表
